高压变频器

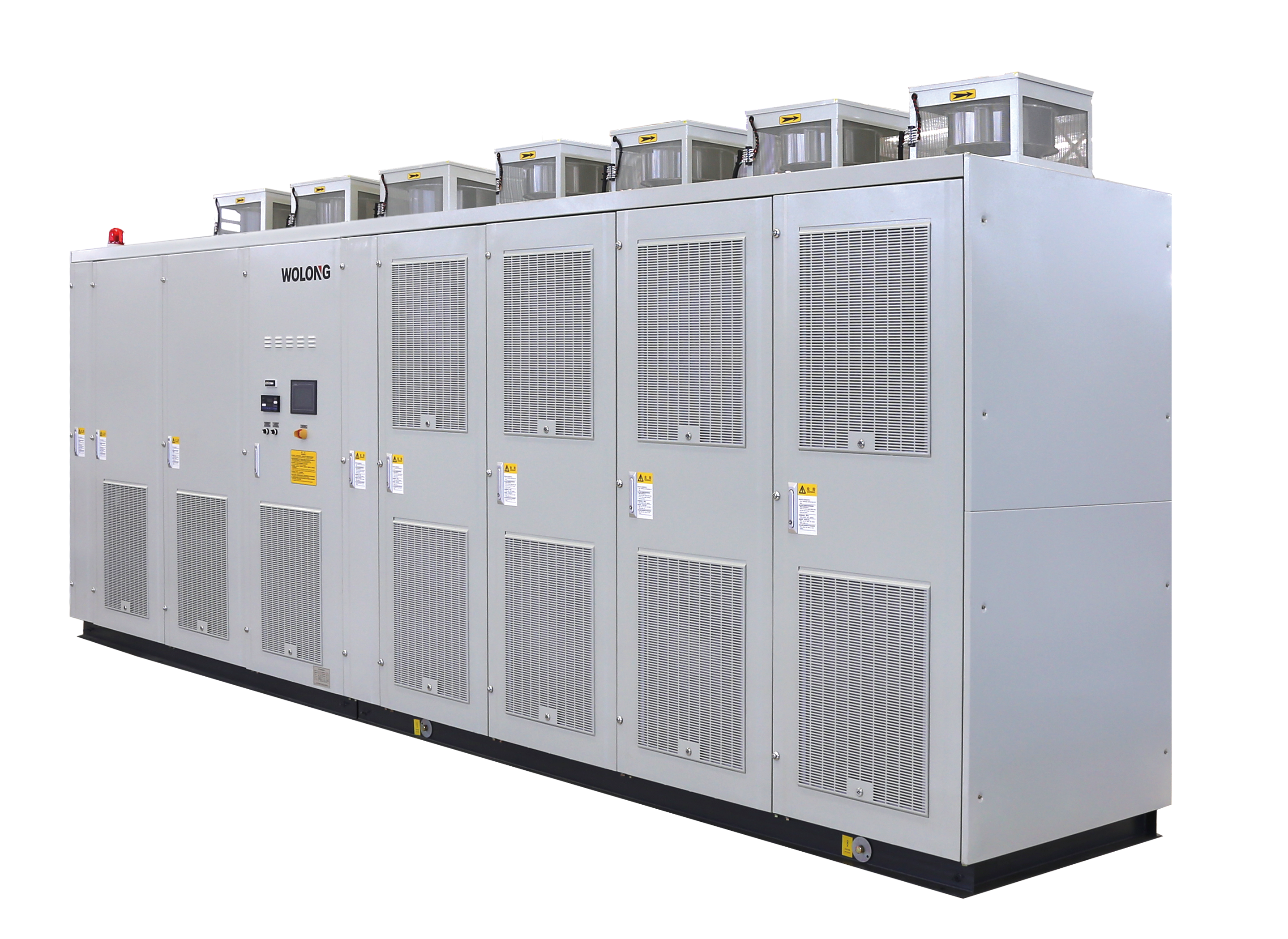

5100系列风冷高压变频器

该变频系统采用电压源型多电平拓扑结构,分体柜设计。功率单元全系列配置干式金属化薄膜电容。变压器采用干式移相变压器,应用多脉波整流技术,网侧谐波低;变频器输出采用多单元级联方案,输出波形质量好,无需配置输出滤波器,满足用普通电缆长距离驱动电机的需求。5100系列变频器具有高效率,高功率因数,对电机无特殊要求等特点,广泛应用于风机、泵、压缩机、皮带机、提升机等负载。
产品特点
-
分体式结构采用电压源型多电平拓扑结构,分体柜设计
-
薄膜电容选用干式金属化薄膜电容
-
高性能指标高效率,高功率因数,对电机无特殊要求

运行条件
-
环境空气温度0℃~+40℃
-
环境空气月平均最高相对湿度≤90%无凝露(当温度为25℃时)
-
海拔≤1KM
规格参数
设备型号: | RMVC/WD(5100系列风冷) |
容量范围: | 200kVA~20000kVA【10kV电压时】 |
输入电压: | 3.3kV~35kV |
输出电压: | 3.3kV~13.8kV |
系统组成: | 充电柜、移相变压器、功率柜、控制柜 |
IGBT电压: | 1700V |
变压器形式: | 干式移相变压器 |
