高压变频器

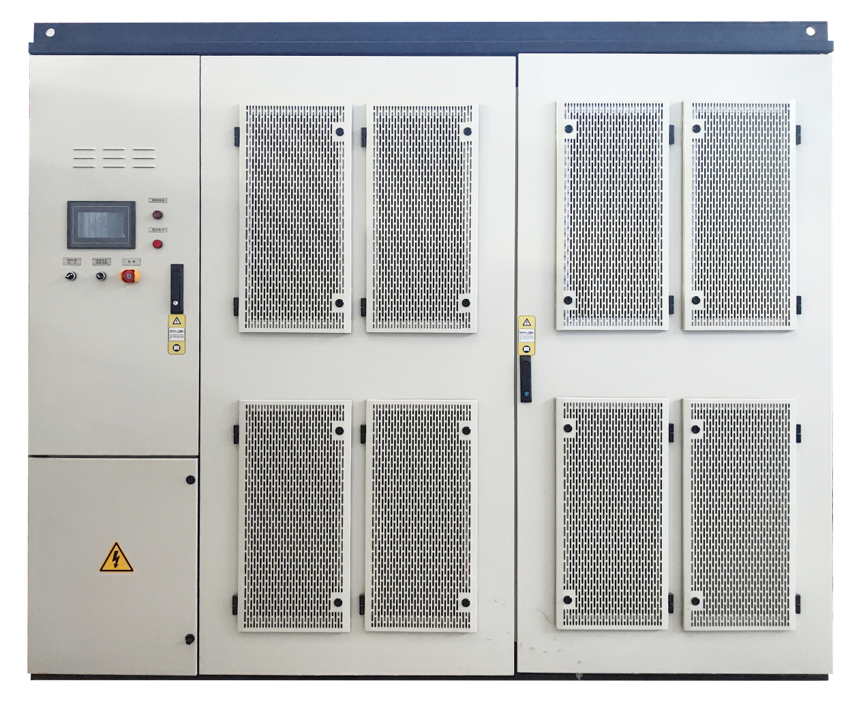

5000系列一体化高压变频器

该产品在原5000系列结构紧凑的基础上,进一步优化结构,整机一体化设计,实现更高的功率密度,更小的占地面积,更高的可靠性,更易于布置和维护。变频系统采用电压源多电平拓扑结构,功率单元全系列配置干式金属化薄膜电容。具有高效率,高功率因数,对电机无特殊要求等特点,广泛应用于风机、泵、压缩机等负载。
产品特点
-
结构优化结构紧凑,整机一体化设计,功率密度高
-
布置维护方便占地面积小,易于布置和维护
-
薄膜电容选用干式金属化薄膜电容
-
高性能指标高效率,高功率因数,对电机无特殊要求

运行条件
-
0℃~+40℃环境空气温度
-
≤90%无凝露(当温度为25℃时)环境空气月平均最高相对湿度
-
≤1KM海拔
规格参数
设备型号: | RMVC/WD(5000系列) |
容量范围: | 0kVA~3500kVA【10kV电压时】 |
额定电压: | 6/10kV |
设备重量: | 2700kg/3100kg/4300kg/5300kg |
设备尺寸:(为10kV电压时) | 250-500kVA:1800*1500*2393(W*D*H mm) 535-1250KVA:2100*1500*2431(W*D*H mm) 1400-1750kVA:2400*1500*2631(W*D*H mm) 2000-2500kVA:2700*1700*2665(W*D*H mm) 2750-3000kVA:2700*1700*2665(W*D*H mm) 3125-3500kVA:3200×1800×2665(W*D*H mm) |
IGBT电压: | 1700V |
变压器形式: | 干式移相变压器 |
